【UE4】ポストプロセスボリュームの自分用設定メモ

UE4は最初の状態でもポストプロセスがかかっているため、何も考えずにオブジェクトを配置するだけでもそれなりの見た目にはなるようになっているのですが、最初から出したい色や見た目がある場合には想定したのと違ってしまったりします。

僕の場合、テクスチャの色は出来るだけそのまま出したかったり、AOはいらなかったりするので、デフォルト設定に比べてポストプロセスの効果を少なくする方向で調整しています。

各プロパティの詳しいことはよく理解してなかったりするのですが、プロジェクトを作りなおすたびに設定を忘れるので備忘録として書くことにしました。
(項目の詳しい説明は公式を見ると良いと思います)

PostProcessSettings

Film
     Crush Hilights:1.0
          彩度や輝度が抑えられてしまう?

Scene Color
     Vignette Intensity:0.0
          画面まわりが黒っぽくなる

Bloom
     Intensity:1.0~2.0
          明るい部分の光の拡散

Auto Exposure 自動露光(MinとMaxを同じにすることで固定)
     Min Brightness:1.0
     Max Brightness:1.0

Lens Flares
     Intensity:0.0
          明るい光が出た時にレンズ的な演出が入る

Ambient Occlusion
     Intensity:0.0
          セル調の場合などに不要な陰が入ってしまう

Motion Blur
     Amount:0.0
          軽くかけるくらいならいいと思います

Misc
     Blendables
          自作ポストプロセス


上記以外はデフォルト(チェックを外した状態)で使用しています。

2015年5月14日木曜日

【UE4】第3回UE4ぷちコンに応募しました

ヒストリア様主催の「第3回UE4ぷちコン」に応募しました。


【開催概要】
http://historia.co.jp/ue4petitcon03

【提出作品:「RejectionHammer」
https://www.youtube.com/watch?v=6qVMYu9K3ts
【応募作一覧】
http://historia.co.jp/archives/2575


 発表当初から参加することは決めていたのですが、ゲームの内容考えていたら結局作業に入れたのは締め切り5日前というありさま。最終日までは3Dも2Dも素材を全く作っていないという状況でしたw

動画を見ればわかると思いますがまだ完成しているわけではないので今後も続けて制作し、なにかしらの形で発表できれば、と思っています。

はじいてはじける!


せっかくなので簡単に技術的な部分の解説を。

●ルック

ディフュージョン:背景の建物に空の色が滲んでいる
法線の平均化:キャラの髪の陰が凹凸に影響されていない
 今回、ルックは敵とプレイヤをセルルック、背景はラインのみ描画しています。
セルルックについては以前の記事で説明しているのとほぼ同じものを使っています。

 今回はじめて実装した部分としては、UE4側でのキャラ法線の平均化、画面全体へのデュフュージョン、画面上部への青みがかったフレアを追加してます。
長くなりそうなので実装方法は割愛します。

●敵の管理


ゲーム中のWave

Mapエディタ上での敵管理用のBPアクタ
 ウェーブ形式で敵が出てくるのでマップにそのまま配置するのは効率が悪いので敵を管理するブループリントをステージ内に配置しました。
 敵管理BPのConstructionScript内で敵のポップ座標に番号を振り、エディタ側で座標番号と敵の種類を指定します。
一番下のチェック用関数を実行すると、敵の出現位置の番号がピンク色に変化する

ひとつ前の画像のStagePopDataを展開したところ。
Waveごとのテーブルに座標番号と敵クラスを指定する
 あらかじめ敵管理クラスを作っていたので提出2時間前までほぼ敵を配置してない状態でも何とかなりました……



●まとめ

こういうコンテストに参加したのははじめてで、心残りがないわけではないですが楽しく製作出来ました。またこういうのがあれば参加してみたいですね。

5月下旬ごろに結果が発表されるらしいので、なにかしらの賞に入れればいいな~


2015年4月3日金曜日

【UE4】セルっぽいルックを頑張ってみる その4(エッジ)


エッジについてです
【最終ルック】

 上の画像は左のキャラとそれ以外の部分で、2通りのエッジの付け方を使っています。

 キャラの方は、モデリングの段階でポリゴンを法線方向に拡大し、面を反転してエッジとしています(バックフェース法というらしいです)。
この方法の特徴としては、

  • モデリング時にリアルタイムで調整ができる
  • ポストプロセスが不要なのでモバイル/HTML5環境でも使える
  • 実装が簡単
  • 輪郭の表現はできるが、凹凸部分の表現ができない
  • カメラとの距離によって画面上の線の太さが変わる
  • メッシュの交差時に表示が不自然になる場合がある
  • 頂点数が2倍近くになってしまう


 それ以外の部分はポストプロセスを使い、オブジェクトの深度を表すデプス値と面の向きを表すノーマル(法線)の値を参考にエッジの検出を行っています。
特徴は

  • 輪郭以外の凹凸に対しても線の描画が可能
  • ポリゴンが平面でもノーマルマップがあればエッジをつけることができる
  • カメラの位置にかかわらず画面上の線の太さが一定
  • 機械的に検出するため、意図しない位置に線がでる場合がある
  • ポストプロセスがない環境(モバイルなど)では使用できない

といったところでしょうか。

 既存のタイトルを見ると、ハイエンド向けだからポストプロセスとかというわけではなく、それぞれの特徴を考えて選択しているみたいで、両方を同時に使っているタイトルもあるようです。

 バックフェース法は単にモデリングして表示するだけなので、ここではポストプロセスでの実装方法を中心に説明したいと思います。

●ポストプロセスによる実装


【エッジ検出BP】
エッジを検出するBPの全体像です。

 デプスと法線からラインとなる場所を検出し、距離により表示の有無を判断したあと最後にカスタムデプス以外の部分を表示するようにマスク処理を行っています。
 パラメータで線の太さ、密度、色、表示距離の調整ができるようになっています。


●デプスでの輪郭検出


それぞれの処理を個別に見ていきます。

【デプスの値を色として描画】
 デプスは3D空間上でのカメラからの距離がピクセルごとに数値として入ってるので隣接するピクセルの差が大きいと、空間として前後に離れていることになるので輪郭となります。

【デプスによる輪郭検出】
左キャラはカスタムデプスで対象外にしているので表示されません

【ラプラシアンフィルタっぽいもの(デプス)】
 デプスでの輪郭検出には上下左右のピクセルの平均をとって、中央のピクセルとの差分を算出しています。本来は3x3の周囲8ピクセルでやるみたいですが上下左右の4ピクセルでもさほど問題なさそうだったので4ピクセルのみでの処理にしています。
 ここで算出した値に閾値を設定してラインの検出をすることになります。

上のBPで使用している指定ピクセルのデプス値を取得する関数は以下のようにしました。

【ピクセルデプス取得関数】
InvSizeには1/Sizeの値が入ってくるのでそこから1ピクセルあたりのUV値が求まります。



●ノーマルでの凹凸検出


デプスの値だけではオブジェクトの輪郭しか検出できないのでディティールが足りません。
なのでディティールを加えるためにノーマルを利用して凹凸の検出を行います。

【ノーマルベクトルを色として描画】
RGBがそれぞれXYZに対応しています
ノーマルは面の向きを表しているので、周囲のピクセルのノーマル値つかって尖っている部分や凹んでる部分を判断します。

【ノーマルによる検出】

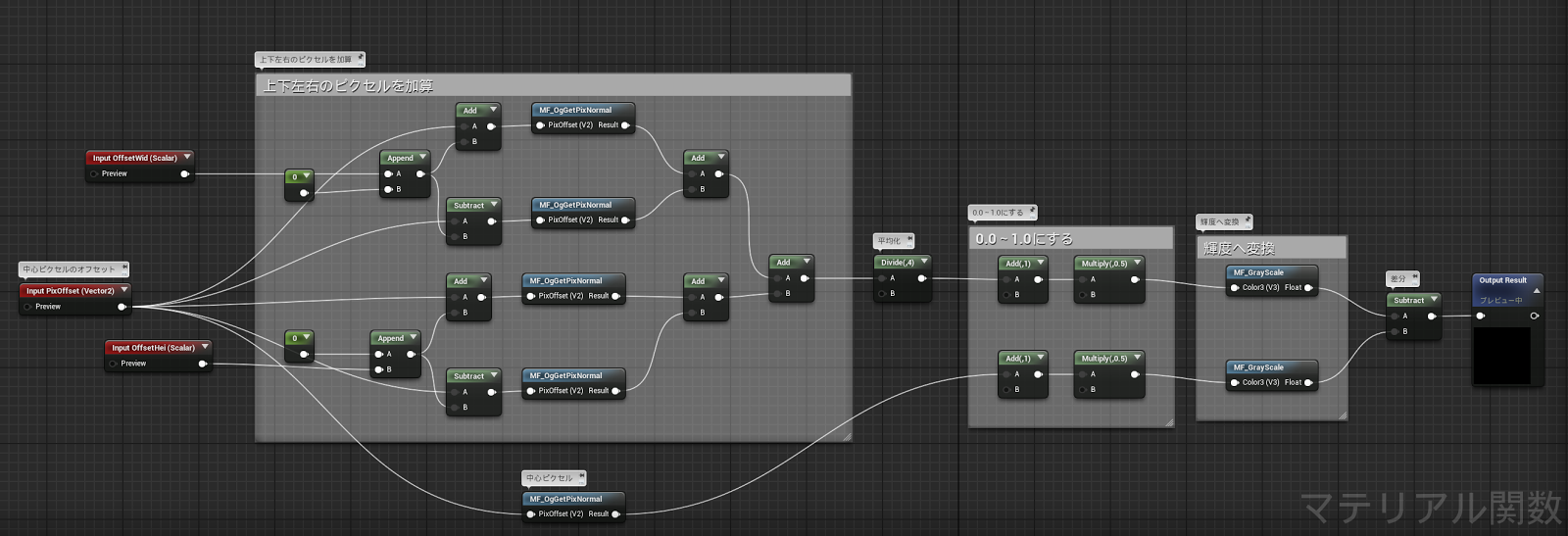

【ラプラシアンフィルタっぽいもの(ノーマル)】
 基本的にはデプスでやっていることと同じです。ただ、ノーマルはXYZの3つの値が入っているので一度色情報に対応させてから輝度に変換することで1つの値にして差分を計算しています。


【ピクセルノーマル取得関数】
使用している指定ピクセルの取得関数もデプスからノーマルに変わっただけです。


【輝度の算出】
輝度の算出です。定数はPhotoshopなどで使われている、人間の感覚に近づけるための値……らしいです。


●エッジ消失距離


 上記2つの処理でエッジの検出と描画は可能となったのですが、このままだと天球に同心円状のラインが入ったり、カメラを引いた時に線の密度が高くなって潰れてしまいます。
 その対策として、デプス、ノーマル、それぞれ個別に線が消える距離を設定できるようにしました。

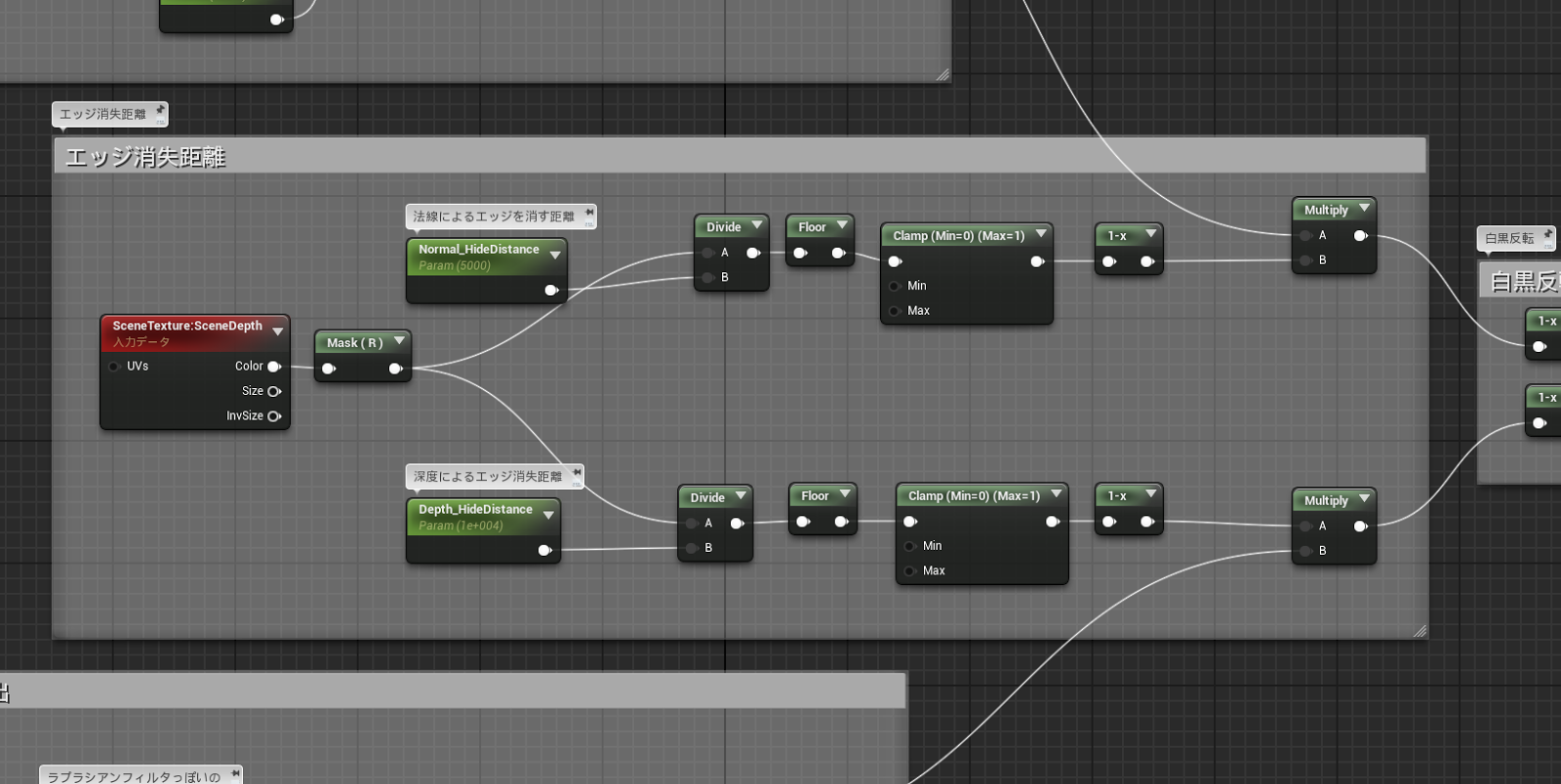

【エッジ消失距離】
ピクセルデプスの値を元に、設定された距離以上の値は0となるように計算しています。
この計算結果をそれぞれのエッジ検出処理の結果に乗算することでマスクしています。

【カメラを引いた時の比較(拡大画像)】
左:全部の線を描画すると線同士が詰まりすぎてしまっている
右:ノーマルでのラインを消し、デプスによる輪郭だけ描画することでスッキリさせた

●画像への合成


 最後にシーンの画像と乗算合成し、カスタムデプスによるマスクをかけます。

【シーン画像との合成】
線の色は一律で加算し、Clamp関数を使ってつけています。

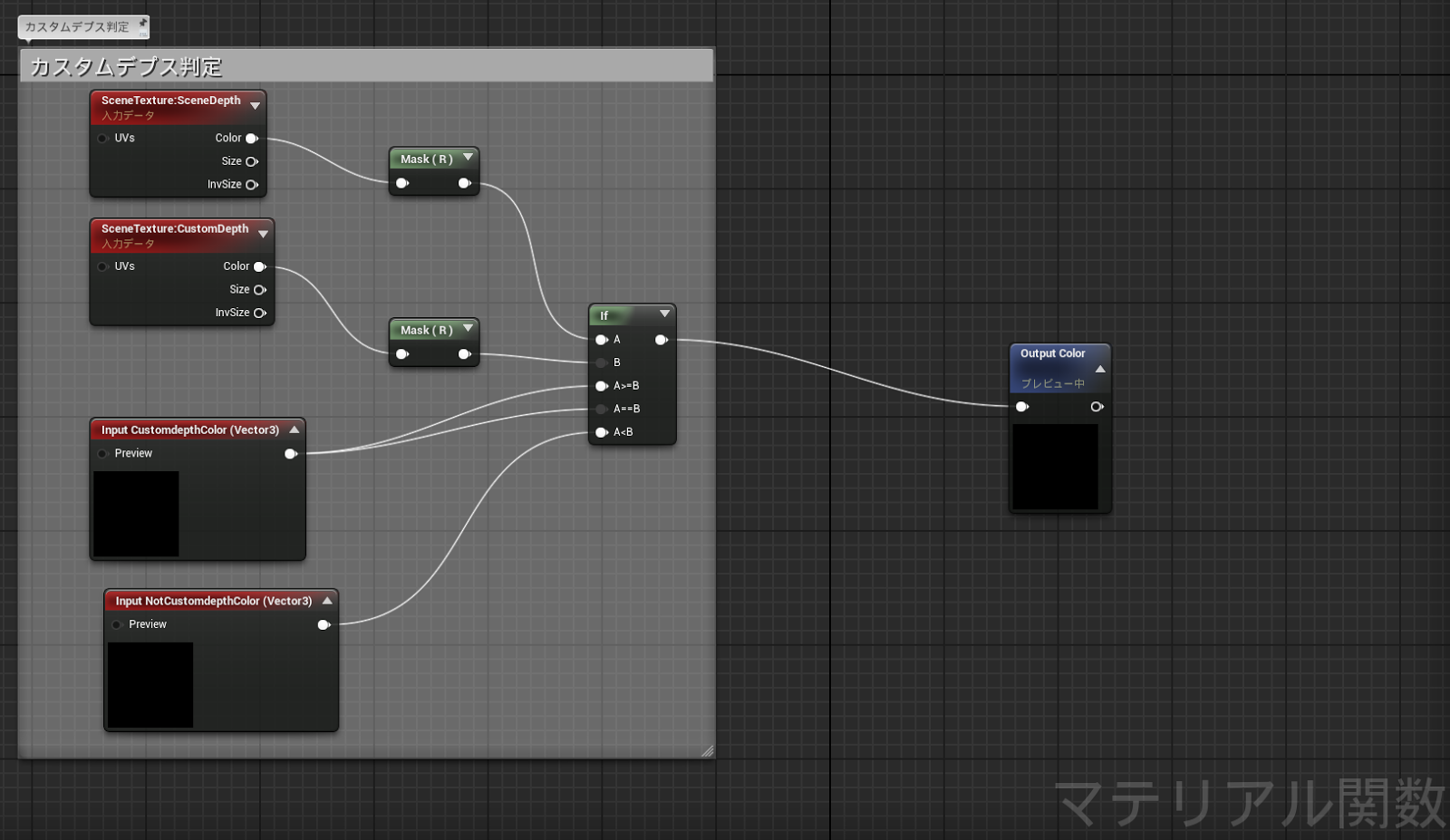

【カスタムデプスによるマスク関数】
カスタムデプスマスク関数はカスタムデプス内の色とカスタムデプス外の色を指定して対応した色を返します。
 今回はカスタムデプス外にのみ、エッジラインを足した色が出るようにしています。



以上です。



 ここまででセルルックに必要なことはひと通り説明したつもりなので、セルルックに関しては今回までにするつもりです。またなにかネタができたら追記していきます。
 実際のアニメっぽくするにはもっと画面にフィルタをかけたりしてなじませる必要があると思いますが、ココらへんはちょっと勉強不足なもので……。

【とりあえずディフュージョンっぽく……?】


2015年3月30日月曜日

【UE4】セルっぽいルックを頑張ってみる その3(ハイライト)

ハイライトについてです。

ハイライトは、リムライトとヘアスペキュラを合成してやってみました。

【最終ルック】

●リムライト

【リムライト】
 リムライトはカメラのベクトルとピクセル法線の内積から角度を判定し、90度に近い部分を白くする処理をしています。

【リムライトマテリアルBP】
"Range" でリムライトの範囲、"RimLight_Power"で色の強みを調整し、"RimLight_Alpha"でブレンドの調整ができるようにしています。
今回はセルルックに合わせるために"RimLight_Power"をかなり強めにしています。

 リムライトはセルルック以外でもモデルの強調につかったり、柔らかい表現にも使えるので覚えておくとなにかと便利だと思います。


●ヘアスペキュラ


【ヘアスペキュラ】
ヘアスペキュラも計算的にはリムライトとあまり変わらず、擬似光源のベクトルとピクセル法線の内積から角度を判定し、光沢となるしきい値に近いほど白くなるようにしています。

【ヘアスペキュラマテリアルBP】
"HairSpec_LightDir"で擬似ライトのベクトル、"HairSpec_TargetDot"でスペキュラの角度、"HairSpec_TargetDotRange"でスペキュラの掛かる幅を調整できます。

 BP右側では、髪以外の部位にスペキュラが出ないようにするためにマスク用テクスチャを使ってスペキュラが掛かる部位を制限しています。
 髪用に別のマテリアルに分離してもよかったのですが、モバイル/HTML5表示で試した時に正常に表示されなかった(マテリアル数の制限?)ので単一のマテリアルでできるようにしました。

 BP左下ではカメラと正対するほどスペキュラの幅を小さくする処理を行っていおり、"HairSpec_FadeoutAdjust"の調整をすることでバリエーションをつけることが出来ます。
【ヘアスペキュラ比較】

2015年3月22日日曜日

【UE4】セルっぽいルックを頑張ってみる その2(カラー)

カラーについてです。


比較しやすいように最終ルックを最初に載せておきます。

【最終描画】

次に、今回説明するカラーの部分だけを抜き出してみました。
【カラー】
見ての通り、セルルックのベースとなる部分です。
キャラの方にエッジが入っているのはキャラのモデルとして線をポリゴンで描画しているためです。

そして以下がオブジェクトに使用しているマテリアルの全体図です。
UE4側のライティングによる陰の生成は不要なので、エミッシブに接続します。
赤枠で囲っている部分がカラーの処理部分となります。
【マテリアル全体図】

セルルックにはポストプロセスでやるやり方もありますが今回はオブジェクトごとのマテリアルで処理するやり方を採りました。

理由としては、
 ・カスタム仕様のポストプロセスが使えないスマフォなどでもセルルック表現ができる
 ・光源の方向と色を個別に指定できるのでワールドに配置した光源に左右されない画作りが可能
ということです。

 デメリットとして、エミッシブを使う関係でセルフシャドウが使えないことが挙げられますが、セル調でやる分には変な影が落ちないのでそれはそれで良いのではないかと思います。キャラモノではよくあるような頭が大きかったり髪型が大きかったりして体の大半が影になるのも見た目上はあまり良くないですし。
 それでもまったく影が落ちないのも不自然なので影ができやすい首元などは影用のマスクテクスチャをつかって処理しています。


具体的な処理手順は
  1. 光のベクトルとピクセルの法線から内積を使って角度差を算出
  2. ルックアップ画像を元に光か陰かを判別
  3. 固定陰用のマスク画像を元に光か陰かを判別
  4. 判別した数値を元に、指定された光と陰の色に線形補間
以上の手順を実装したマテリアル関数です。
【カラー生成マテリアル関数】
【ルックアップ画像】
陰の範囲を調整するルックアップ画像はShadowRangeの値が0.5のときに90度になるようになってます。
 陰の色味についてはGGXrd方式のテクスチャで指定するようにしようかとも考えたのですが、素材を用意できる自信がなかったのと、お手軽さを優先して単色で指定するようにしました。

 固定陰画像についてはマスク用の画像を用意し、画像のRチャンネルを陰、Gチャンネルを髪スペキュラ用のマスクとして使用しました。スペキュラについては次の記事で触れるつもりです。
【マスク画像の例】
R=陰、G=髪スペキュラ


以上がカラーについての解説になります。
次回はハイライトについて書こうかと思います。


前: 【UE4】セルっぽいルックを頑張ってみる その1(概要)
次: 【UE4】セルっぽいルックを頑張ってみる その3(ハイライト)

2015年3月21日土曜日

【UE4】セルっぽいルックを頑張ってみる その1(概要)

---------------------------------------------------------------------------------
【2015/11/22追記】
Epicのシモダさんがトゥーン用マテリアルを公開してくださっています!
https://forums.unrealengine.com/showthread.php?88581-%E3%82%A2%E3%83%B3%E3%83%AA%E3%82%A2%E3%83%AB%E3%82%A8%E3%83%B3%E3%82%B8%E3%83%B34%E3%81%A7%E3%83%8E%E3%83%B3%E3%83%95%E3%82%A9%E3%83%88%E3%83%AA%E3%82%A2%E3%83%AB%E6%8F%8F%E7%94%BB%E3%81%97%E3%82%88%E3%81%86%EF%BC%81
---------------------------------------------------------------------------------

時間が開いてしまいました。
UE4が無料化されて使う人も増えそうですし、自分が試したセルルックに関するノウハウを記事にしてみようかとおもいます。


僕はマテリアルに関してもルックに関してもそれほど詳しいわけではないですが、自分の勉強も兼ねてセルルックに挑戦してみました。
セルルックに関してはほかのサイトなどでも解説されており、僕も参考にしてる部分があるのでかぶる部分が多々あるとおもいます。


今回は概要のみですが、次回以降からそれぞれの具体的な説明をしていくつもりです。


●最終描画


【最終描画】
ここ最近で作ったマテリアルを大体詰め込んでみました。
まだ発展途上ですがだいぶそれっぽくなったのではないかと思います。

●カラー


【カラー】
光の部分はテクスチャに指定の色をまぜて処理。
陰にポストプロセスは使わず、オブジェクトごとのマテリアル内で計算し生成。
キャラの首元など陰になりやすい部分に対しては固定陰として処理している。
各オブジェクトのマテリアル内で光源から陰の範囲を計算しています。
ポストプロセスを使っていないので見た目を維持したままモバイル環境へ持って行くことが可能です。
個人的にはセルルックに関してはポストプロセスでやるよりオブジェクトのマテリアルで計算するほうが融通がきいて向いてるのではないかとおもいます。

【UE4】セルっぽいルックを頑張ってみる その2(カラー)

●ハイライト


【ハイライト】
リムライト、カメラの角度から生成。
髪用スペキュラ、仮想光源の方向から計算
リムライトはもともとセルルックに使うつもりじゃなかったのですが、やってみたら意外に良い感じだったのでつけてみました。
髪用スペキュラ(いわゆる天使の輪)は光源の方向とハイライトとなる角度を設定して描画しているのでキャラの動きに合わせて変化します。

【UE4】セルっぽいルックを頑張ってみる その3(ハイライト)

●エッジ

【エッジ】
キャラのエッジはポリゴンによるバックフェース法で、
ほかの部分はデプスと法線を元にポストプロセスで生成
画像のキャラはモバイルも想定して作成したのでポリゴンの法線を反転させて描画するバックフェース法式でエッジを作っています。
その他のラインは深度、と法線を判定する方法でポストプロセスを使って描画しています。

【UE4】セルっぽいルックを頑張ってみる その4(エッジ)

●その他

・眉が髪に隠れても髪の上に描画されるように処理しています。
・背景の色を単純化し、白みを加えています。
・モバイル環境では地面に影が落ちないので板ポリを利用した丸影にしています。
・キャラの髪と顔は法線を単純化してあります(モデリングソフト側での処理)


--------------------------------------------------------------------------
今回はこのへんで。
次回は、「カラー」部分の記事を書く予定です

次: 【UE4】セルっぽいルックを頑張ってみる その2(カラー)
